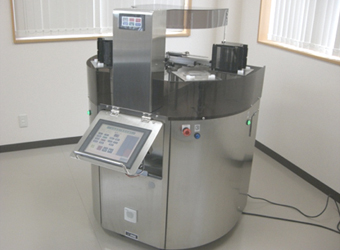

30パターンのレシピ設定が可能

ウェハに印字されたロットナンバーを読み取り 生産工程で順番がバラバラになったウェハーをロットナンバー順に整列させる装置です。
昇順・降順の整列はもちろん、必要ウェハの抜き取り、1個のカセットから 2個への分割、2個から1個への集約など30パターンのレシピ設定が可能


装置仕様

外形寸法 1000(W)×750(D)×1300(H) mm
重量 100kg (4カセット+アライナ仕様)
対応ウェハ 6インチ(8インチ対応可)
電源 100V 50‐60Hz 10A
真空 ‐30KPa以下
スループット 20秒/枚

特徴

●抜群の使い勝手
必要な操作は全てタッチパネルでの操作になります。(非常停止ボタン除く)
●高メンテナンス性
専用装置が多い半導体業界において、PLCやサーボモーター(3軸)など
汎用品を用いて実現。専用部品を使わない為、故障時の早期復旧が可能です。
●低コスト
専用装置と比べて安価なイニシャルコストで同様の機能を実現。 保守部品や交換部品も汎用品の為、ランニングコストを抑える事ができます。


機能

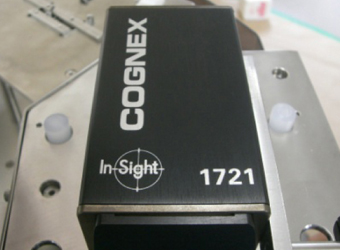

スキャナ スキャナ部は信頼性の高いCOGNEX社のIn-Sightシリーズを採用。
照明一体型の装置でウェハーIDの確実な読み取りが可能。

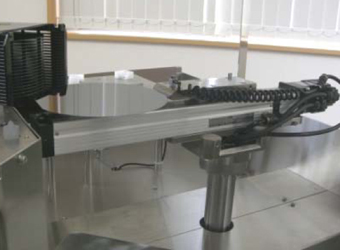

搬送 ウェハー搬送部はサーボモータとPLCによるモーションコントロール。
Y軸スライダのウェハー搬送部はバキュームで吸着しており、高速搬送時にも安定した動作とパーティクルの飛散防止を実現。

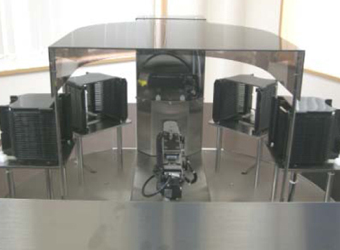

ソーター 4カセット+アライナ仕様で1to1はもちろん、2to1など目的に応じたソートが可能。
昇順・降順の設定はもちろん30種類のレシピ設定が可能。

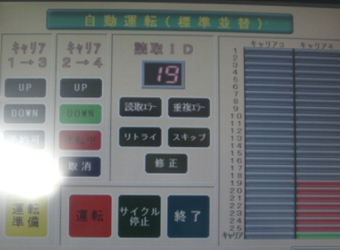

操作方法 操作は全てタッチパネル方式を採用し、中央部のメインモニタで直感的に操作が可能。
上部にサブモニタを搭載しており、作業者の目線に合わせた操作性を実現。

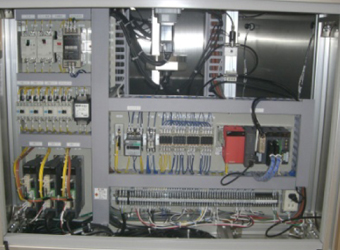

制御盤 基盤部分は全て信頼性の高い汎用部品で構成していますので、故障時にも迅速な対応が可能。

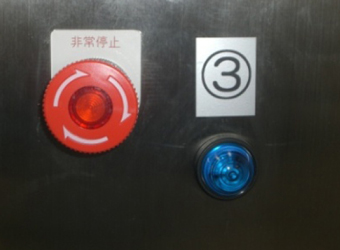

緊急時 万が一の緊急時に備えて非常停止機能も完備。
