玉川エンジニアリング株式会社 HOME > タマガワOriginal > ウェハトランスファー

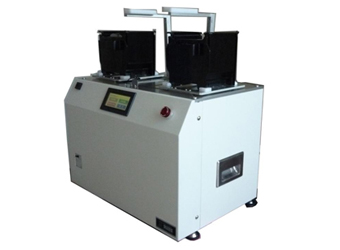

キャリアに挿入された25枚のウェハを、 ※オリフラ合わせ機能内蔵
|
外形寸法 | 700(W)×400(D)×450(H) mm (突起物除く) |
重量 | 約45kg |
対応ウェハ | 6インチ(8インチ対応可) |
電源 | 100V 50‐60Hz 10A |
スループット | 25秒/回 |
●抜群の使い勝手
必要な操作は全てタッチパネルでの操作になります。(非常停止ボタン除く)
●高メンテナンス性
専用装置が多い半導体業界において、PLCやサーボモーター(3軸)など汎用品を用いて実現。
専用部品を使わない為、故障時の早期復旧が可能です。
●低コスト
専用装置と比べて安価なイニシャルコストで同様の機能を実現。
保守部品や交換部品も汎用品の為、ランニングコストを抑える事ができます。

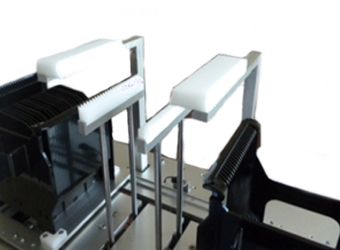

ウェハ保持機構 | 異なるウェハ厚さ(275~600μm)を混在しての搬送が可能です。材質:PCTFE |

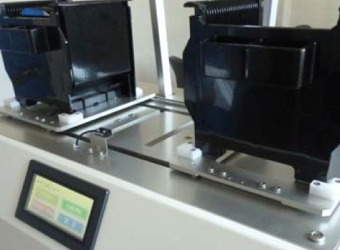

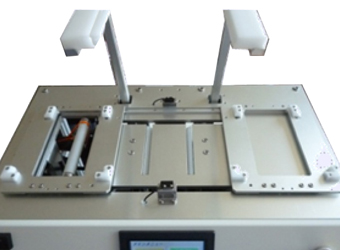

キャリアテーブル | ローダー・アンローダー独立駆動により、キャリアセット時の作業スペースを確保しました。 |
省パーティクル | パーティクルの発生源となる機械要素を本体内に収納しており、パーティクルの拡散を防止しております。内部減圧用ポート対応可。 |

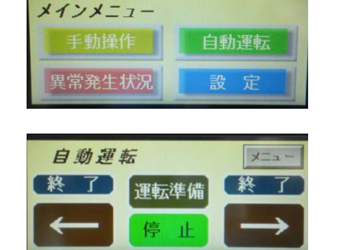

操作方法 | 操作は全てタッチパネル方式を採用し、メインモニタで直感的に操作が可能。 |

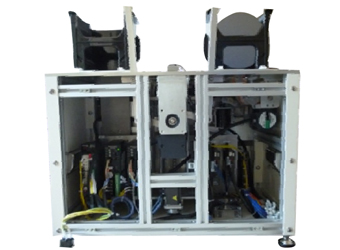

制御部 | 基盤部分は全て信頼性の高い汎用部品で構成していますので、故障時にも迅速な対応が可能。 |

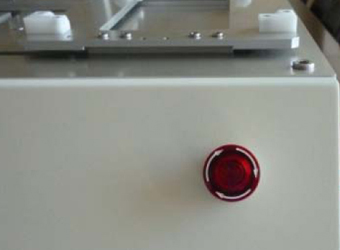

緊急時 | 万が一の緊急時に備えて非常停止機能も完備。 |
