小型真空誘導溶解装置

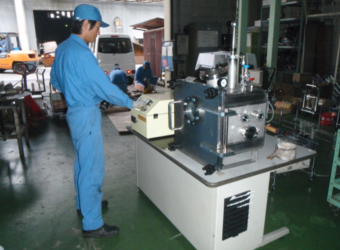

電源を操作する作業員

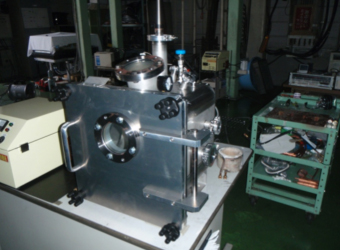

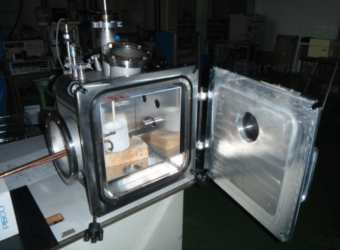

真空容器開放

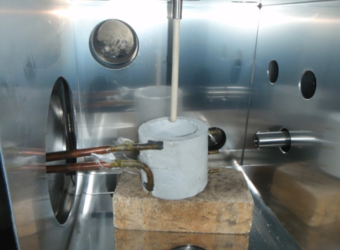

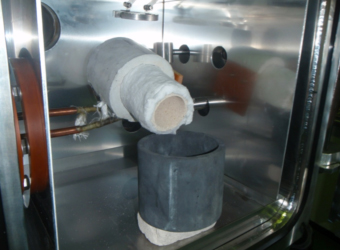

真空容器内部

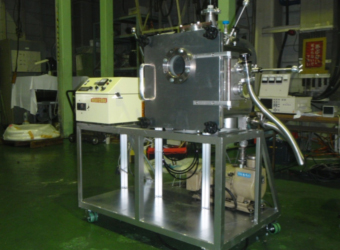

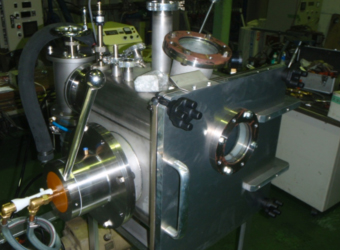

真空容器外観

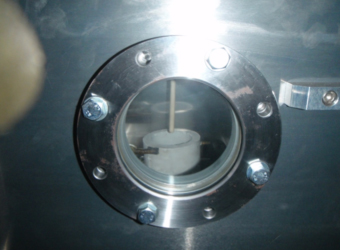

扉ビューポートから容器内部

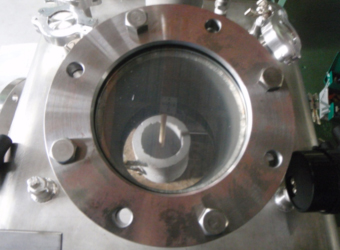

上部ビューポートから容器内部

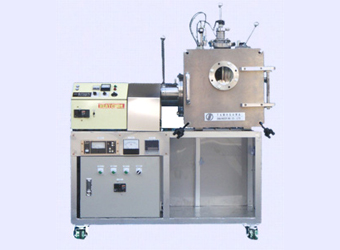

装置外観

真空容器外観

真空容器内部

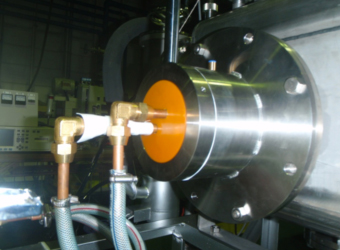

電流導入部

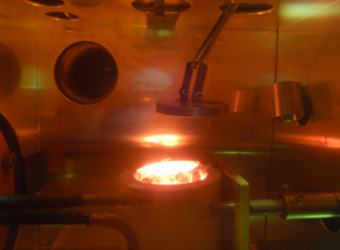

溶解時扉ビューポートから容器内部

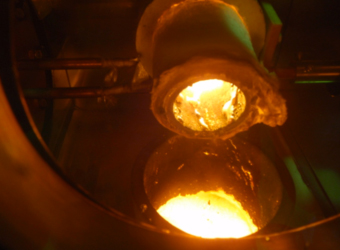

出湯時扉ビューポートから容器内部

  • 小型真空誘導溶解装置
  • 電源を操作する作業員
  • 真空容器開放
  • 真空容器内部
  • 真空容器外観
  • 扉ビューポートから容器内部
  • 上部ビューポートから容器内部
  • 装置外観
  • 真空容器外観
  • 真空容器内部
  • 電流導入部
  • 溶解時扉ビューポートから容器内部
  • 出湯時扉ビューポートから容器内部

付帯設備、設置スペースで困らない。小型という高性能。

真空や不活性ガス雰囲気が必要というお客様のために、小型真空装置をご用意致しました。
1 チャージ最短30 分で処理可能(Cu500g 溶解時)。
真空引き(置換)→溶解→鋳造の工程が、短時間で行えます。
工業用水等の設備がないお客様にもご使用いただけるよう、冷却水循環装置(オプション)を用意。
3 相200 V10 k VA の電源があれば溶解可能です。

標準構成

型式 HCVIM-070
サイズ w1200×D750×1600H(収納時) 容量70L
加熱方式 誘導加熱
溶解電源 Heatcube 5kW MAX1760℃
出湯方法 手動傾動式
測温方法 R型熱電対(B型)
溶解量 標準500g(Fe換算)
溶解速度 鉄500g 20min
中真空排気 油回転ポンプ 155L/min
高真空排気 油拡散ポンプ 570L/min
排気速度 25分 1Pa以下
到達圧力 1×10-3(空炉)
雰囲気 不活性ガス(Ar、N)、真空
真空計 ピラニ真空計、電離真空計
冷却水 冷却水循環排熱装置標準装備
電源 3Φ 200V 10kVA
重量 300kg

バリエーション

溶解電源 5kW,10kW,30kW
測温 放射温度計
中真空排気 油回転ポンプ容量アップ、
メカニカルブースター、ドライスクロールポンプ
高真空排気 ターボ分子ポンプ
真空計 ペニング真空計、セラミックキャパシタ計
坩堝 アルミナ、マグネシア、水冷銅坩堝等
冷却水 工業用水、水道水
製造物 インゴット、試験片、粉末、フレーク等
持ち込み技術にも柔軟に対応致します

※標準仕様以外は都度見積り致します。
※他の仕様にも対応致しますので、ご相談下さい。

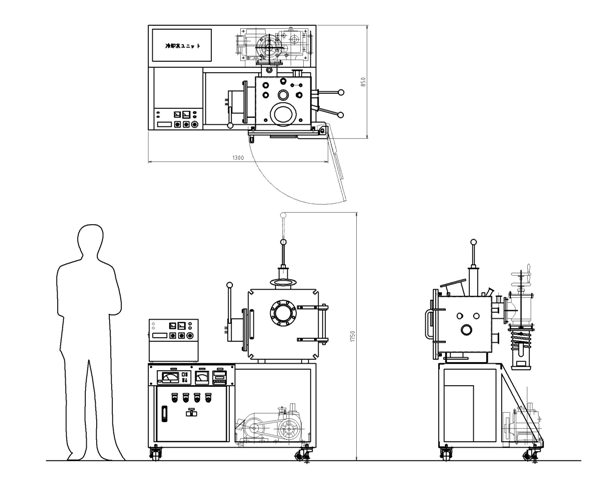

機器配置図(HCVIM-070)
